OQ 40/24

Det helautomatiskta snabbfästessystemet för alla minigrävare mellan 1-5 ton.

Varför OQ?

  • Byte av hydrauliska redskap tar endast 10-20 Sekunder!
  • Ökad mångsidighet och effektivitet!
  • Inget oljespill, sparar både miljö och pengar. Föraren slipper oljekladdiga slangkopplingar
  • Sparar knän och rygg på föraren, då onödiga hopp in och ur förarhytten undvikes.
  • Gör grävmaskinen och ditt företag effektivare, mer konkurrenskraftigt och lönsamt.
  • Alla OilQuick produkter har grindar av högsta kvalitet med bästa passform.
  • OilQuick är ett avancerat snabbfästessystem för grävmaskiner och finns för maskiner mellan 1-120 ton.
  • Kan distribuera: Hydraulolja, Smörjfett, Vatten, el.

OQ 40/24

Imperial

Metric

Max, brytmoment 40 kNm
Skopradie 500 mm
Kraft i skopskräet 32 kN
Bredd 240 mm
Vikt Ca 30 kg
Fästet har två parallella hydraulcylindrar
Max arbetstryck  35
Lasthållnings- /slagbrottsvetiler Ja
Spillfria snabbkopplingar av stål, OilQuick typ
Kopplingsdimensioner 3/8" 1/2"
Oljeflöde vid 0,3 Mpa tryckfall (L/min) 40 70
Max, kontinuerligt arbetstryck (MPa) 35 35
Antal kopplingar 2 2
Max, brytmoment 16 kNm
Skopradie 19,7"
Kraft i skopskräet 7,190 Lb-ft
Bredd 9.4"
Vikt 66 Lbs
Fästet har två parallella hydraulcylindrar
Max arbetstryck  5,080 Psi
Lasthållnings- /slagbrottsvetiler Ja
Spillfria snabbkopplingar av stål, OilQuick typ
Kopplingsdimensioner 3/8" 1/2"
Oljeflöde vid 0,3 Mpa tryckfall  11 gal/min 18 gal/min
Max, kontinuerligt arbetstryck 5,080 Psi 5,080 Psi
Antal kopplingar 2 2

OQ40/24

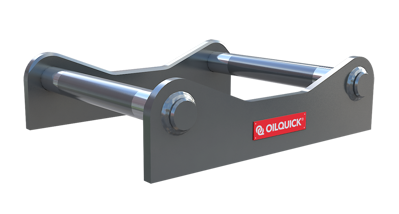

Redskapsgrind for mekaniske redskaper
Innvendig bredde (mm) 241
Akselavstand (mm) 300
Akseldiameter (mm) 40
Vekt (kg) Ca. 15

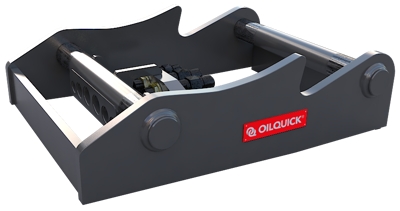

Hydraulisk redskapsgrind
Innvendig bredde (mm) 241
Akselavstand (mm) 300
Akseldiameter (mm) 40
Vekt (kg) Ca. 26

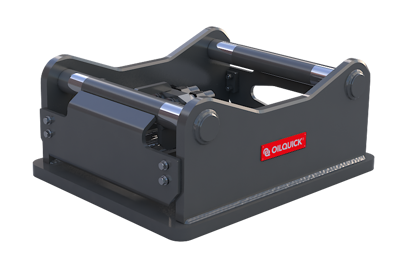

Hydraulisk adapterplate
Innvendig bredde (mm) 241
Akselavstand (mm) 300
Akseldiameter (mm) 40
Vekt (kg) Ca. 50
