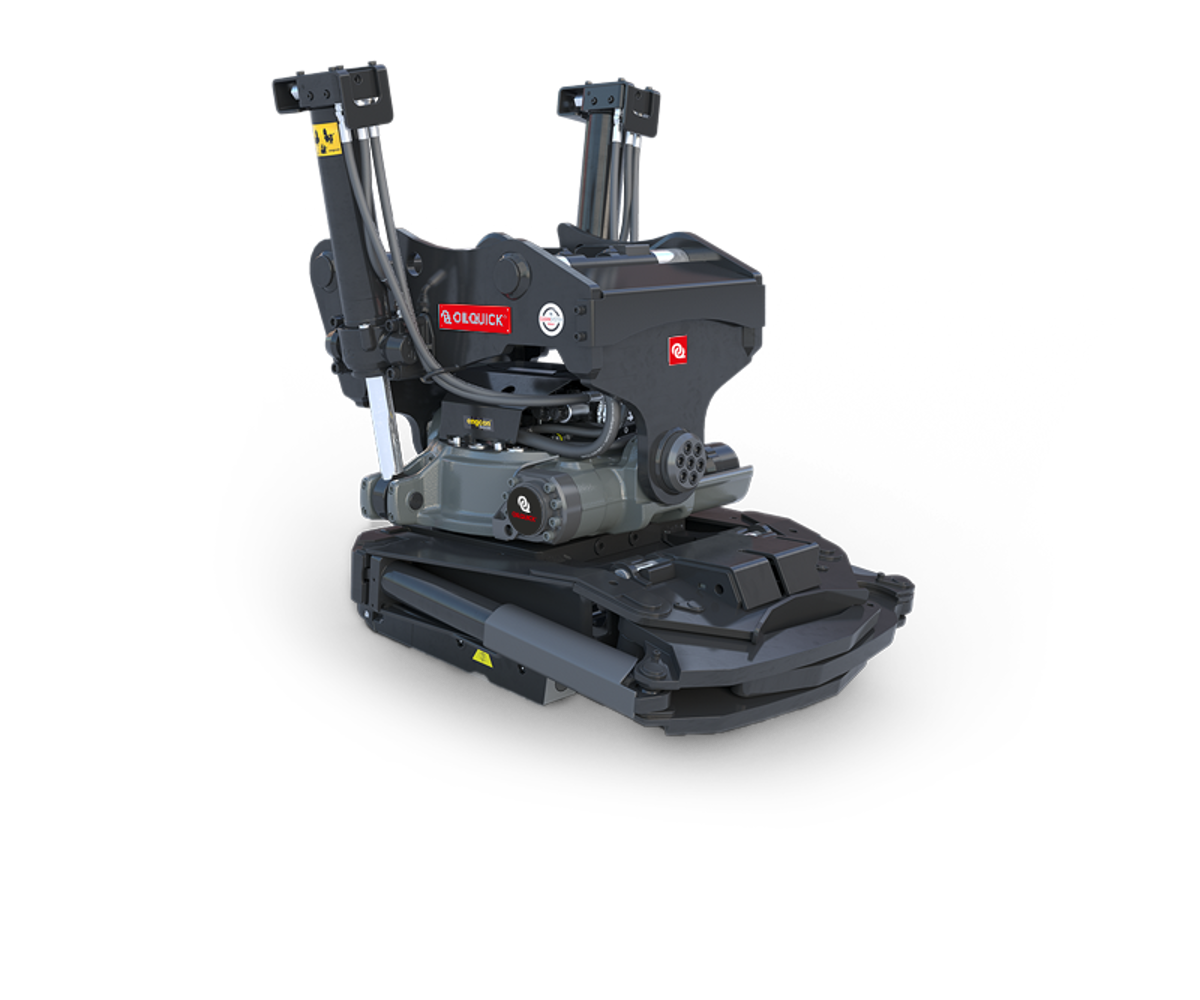

OQTR-E14
Tiltrotatore per mini escavatori e terne di 9-14 tonnellate.
Perchè OQTR-E?
Utilizzando il tiltrotator OilQuick equipaggiato con la soluzione sandwich, l'operatore può inclinare, ruotare o sostituire il tiltrotator con una benna o un altro accessorio e cambiare gli utensili idraulici sotto il tiltrotator senza dover lasciare la cabina. Questo porta il tiltrotator a un nuovo livello. Se si dispone di un sistema OilQuick montato sopra il tiltrotator, è possibile rimuoverlo rapidamente per collegare una benna standard, un ripper o un martello idraulico, sfruttando al massimo la capacità e la forza di strappo dell'escavatore. In questo modo si garantisce che l'utensile giusto venga utilizzato per il lavoro giusto!
OQTR-E14
| Min/max peso macchina | 9 000 - 14 000 kg |
| Peso | da 470 - 520 kg |
| Max. coppia di rottura | 126 kNm |
| Max. larghezza benna | 1600 mm |
| Max. pressione idraulica | 22 MPa |
| Rec. flusso idraulico DC2 | 80 L/min |
| Rec. flusso idraulico tilt/rotazione OQCS-4 | 35/50 L/min |
| Max. pressione della linea di ritorno | 2,5 MPa |
| Max. flusso idraulico extra/flusso alto | 70/100* L/min |
| Canale girevole funzione aggiuntiva | 4 |
| Canale girevole funzione di bloccaggio | 2 |
| Rotazione | Illimitata |
| Angolo del Tilt | 2x45° |
| Velocità e flusso idraulico del Tilting | 3/40 s/L/min |
| Velocità di rotazione per singola rotazione al flusso idraulico | 7/50 s/L/min |
| Uscita aggiuntiva a dimensioni standard | 1/2” , 3/4” |
| Nr. punti di lubrificazione | 5, standard |
| Nr. punti di lubrificazione tramite OQ-funzione | 4, opzione |
| Sensore di rotazione e ePS | Si, standard |
| Cilindro Tilt, doppio effetto con valvola di tenuta del carico | Si, standard |
| Sistema di controllo | |
| DC2 | ✓ |
| DC2 controllo delle ruote | Opzione |
| DC2 controllo dei cingoli | Opzione |
| OQCS-4 | ✓ |
| * 70 L/min via 1/2” på OQ45-4, OQ45-5, S45. |
| 100 L/min via 3/4” på OQ60-4, OQ60-5, S60. |
OQTR-E14
| Attacco rapido | OQ45-4 | OQ45-5 | OQ60-4 | OQ60-5 |
| Peso kg | da 470 kg | da 470 kg | da 520 kg | da 520 kg |
| Lunghezza totale mm (A) | 737 | 737 | 822 | 822 |
| Altezza mm (B) | 585 | 585 | 618 | 618 |
| Larghezza mm (C) | 657 | 657 | 715 | 715 |
| Altezza totale mm (D) | 1075 | 1075 | 1103 | 1103 |
| Larghezza attacco mm (E) | 290 | 290 | 340 | 340 |
| C-C Distanza asse mm (F) | 430 | 430 | 480 | 480 |
| Dimensioni interni mm (G) | 291 | 291 | 341 | 341 |
