OQL 310
Le système d’attaches rapides hydrauliques automatiques OQL310, convient aux chargeuses sur pneus moyennes dans la catégorie de poids 6 à 20 tonnes.
Pourquoi choisir OQL
Capuchons de protection
Capuchons de protection robustes avec mécanisme d’ouverture fiable pour protéger les raccords lors d’utilisation avec des outils sans fonction OilQuick.
Axes de crochet trempés
Contribue à une durée de vie accrue et à minimiser le jeu.
Bras d’accouplement
Les bras d’accouplement usinés en une seule pièce assurent une conception plus stable et plus fiable.
Bagues en acier remplaçables
En cas d’usure au niveau des bagues de l’axe de verrouillage, il est possible de remplacer les bagues pour maintenir des tolérances serrées.
Raccordement électrique
Raccordement électrique compact.
Raccords vissés
Raccords hydrauliques avec guidage intégré : remplacement plus rapide lors de l’entretien.
OQL 310
| L’attache comporte un vérin hydraulique | |
| Pression de service max. (MPa) | 35 |
| Vannes de maintien de charge/vannes parachutes | Oui |
| Piston/tige de piston, diamètre (mm) | 60/40 |
| Course de chaque côté du vérin (mm) | 135 |
| Force de serrage totale à 10 MPa | 28,3 |
| Pression de service max. en continu (MPa) | 35 |
| Raccords de flexibles sans égouttures en acier, type OilQuick | ||
| Dimension des raccords | 1/2" | 3/4" |
| Débit d’huile à une perte de charge de 0,3 MPa (L/min) | 70 | 140 |
| Pression de service max. en continu (MPa) | 35 | 35 |
| Nombre de raccords | 2 | 4 |
| Connexion électrique possible, 1/2” | Oui |
| Dimensions et emplacement des raccords rapides | |
| Raccord 1,4 | 1/2" |
| Raccord 2, 3, 5, 6 | 3/4" |
OQL 310

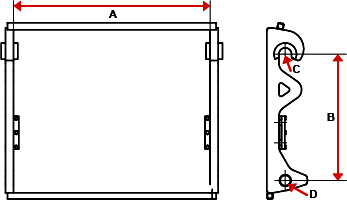

| Dimensions internes platine d’adaptation (A) | 960 mm |
| Hauteur (B) | 617 mm |
| Diamètre crochets (C) | 61,5 mm |
| Diamètre trous des axes de verrouillage (D) | 50 mm |
